| 本產(chǎn)品是含有氟樹脂的表面處理劑。可以直接涂膜在金屬基材、印刷基板上，達(dá)到優(yōu)異的防濕、防腐蝕、拒水拒油性能?？梢詰?yīng)用于噴涂、浸漬、旋轉(zhuǎn)噴涂等噴涂方式。 |
１．特征
?優(yōu)秀的撥水以及防水性能
?高撥油性能（撥油性高于PTFE）
?薄涂層也能發(fā)揮優(yōu)異的性能
?室溫成膜(25℃條件下15分鐘內(nèi)可成膜)
?高耐熱性（熱分解溫度在200 ℃ 以上）
?無閃點(diǎn)。非危險(xiǎn)品。
水蒸氣透過系數(shù) (g·mm/m2·24h) *1 | 吸水率 （%）*2 | 水接觸角 （度）*3 | 膜厚 （μm）*3 | 干燥時(shí)間 （分）*4 | |
SURECO1102 SURECO1202 | 6.1 | ＜0.5 | ＞110 | ～1 | ＜3 ＜1 |
*1 JIS Z0208 (杯法)
*2 水中浸漬24h
*3 1 dip 膜厚0.1-0.2μm
*4 25℃指觸干燥時(shí)間

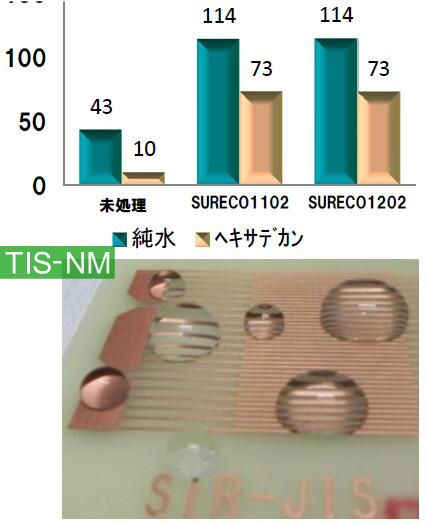

高撥水撥油性能
接觸角[度]

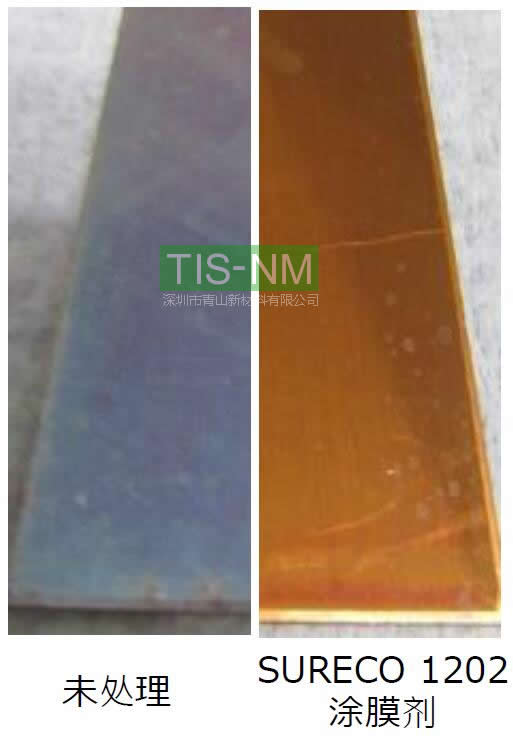

防銹性能
針對(duì)使用在印刷基板中的銅進(jìn)行了評(píng)測(cè)。在高溫高濕的環(huán)境中也沒有出銹，有助于保持回路的正常運(yùn)作。
涂層液： SURECO 1202
被測(cè)主體： 銅片
JIS 3100(C1100P)
涂裝工藝： 浸漬法
膜厚： 0.1-0.2μm
試驗(yàn)條件： 85℃/85%RH
試驗(yàn)時(shí)間： 100小時(shí)

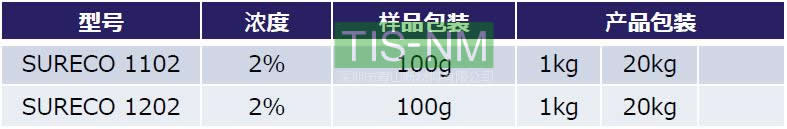

2. 產(chǎn)品信息
3.產(chǎn)品應(yīng)用
· 可提高印刷線路板和電子配件產(chǎn)品的防濕性、防水、防腐性。防助焊劑溢流。
· 可用于電子設(shè)備外殼的防水、拒油。防止油溢出。
· 可防止光學(xué)配件、磁頭等的污漬附著。
4. 涂膜特性
| 特性值 | 參考 | |
| 密度[kg/m3] | 1.7×103 | JIS K7112 A法 |
| 比熱[J/kg?K] | 1.2×103 | JIS K7123 |
| 熱傳導(dǎo)率Ｗ/ｍ?ｋ[ ] | 0.13 | JIS R1611（レーザーフラッシュ法） |
| 分解溫度[℃] | 236 | TG-DTA（注1） |
| 玻璃轉(zhuǎn)換點(diǎn)[℃] | 42 | DSC法 |
| 楊氏模量[ＭＰａ]（23℃） | 4.0×102 | JIS K7113 |
| 延伸[％] （23℃） | 271 | |
| 牽引強(qiáng)度[ＭPa] （23℃） | 6.1 | |
| 線膨脹率[p pm/℃] | 1～2×10-4 （-100℃～-10℃） | JIS K7197 |
| 絕緣抵抗[Ω] | 1×1013以上 | JIS Z3197 |
| 擊穿強(qiáng)度[kV/ｍｍ] | 約25（短時(shí)間法） 約20（階段法） | JIS C2110 |
| 體積電阻[Ω?ｃｍ] | 1×1015以上 | JIS K6911 |
| 表面電阻率[Ω] | 1×1014以上 | |
| 介電常數(shù) | 3.5（1kHz） | |
| ３.２（1MHz） | ||
| 誘導(dǎo)電正接 | ０.０２（1kHz） | |
| ０.０３（1MHz） | ||
| 透過系數(shù)[ｇ?ｍｍ/ｍ２? 24h] | ６.１ | JIS Z0208（杯法） |
| 吸濕度[wt％] | ０.１ | 40℃×90％RH 24ｈ后測(cè)定 |
| 吸水率[％] | ０.５以下 | 水中24ｈ后測(cè)定 |
注１) 測(cè)定條件（Air：400mL/min、升溫速度：2℃/min、材質(zhì)：Pt）
5. 涂裝方法
· 可適用于刷涂、浸漬處理、旋轉(zhuǎn)涂膜等涂裝方法。
· 為避免氣體的吸入，不建議噴涂。
6.使用注意以及相關(guān)法規(guī)
請(qǐng)按照MSDS的規(guī)定，正確使用本產(chǎn)品
